[ P2000c ] GRZZ GRZZ fumée, odeur et plus

Message par 6502man »

J'ai acquis un magnifique P2000C dans sa boite d'origine, état de fonctionnement inconnu 8)
Oui j'ai pas put résister :roll:

Déballage et inspection rapide de la machine rien n'à bougé à l'intérieur, pas de câble clavier ni d'alim
mais une trappe derrière la machine révèle ces 2 pièces indiquées manquantes par le vendeur :lol:
par contre le câble clavier part en lambeau (déjà vu sur d'autres machines) mais les fils restent isolée .

La case à côté des lecteurs contient quelques disquettes dont une originales BASIC PHILIPS :D

Donc démarrage pour vérifier son fonctionnement, il démarre impeccablement.

Insertion d'une disquette nettoyante dans les lecteurs histoire de pas flinguer des disquettes,
ca gratte bien, insertion d'une disquette vierge 5"1/4 et il cherche à booter mais ne trouve rien,
normal et la disquette n'est pas abimée, donc insertion d'une des disquettes et boot,
J'arrive sur le CPM, et la un beau GRZZ GRZZ et la traditionnelle fumée blanche accompagnée
de son odeur caractéristique :lol:

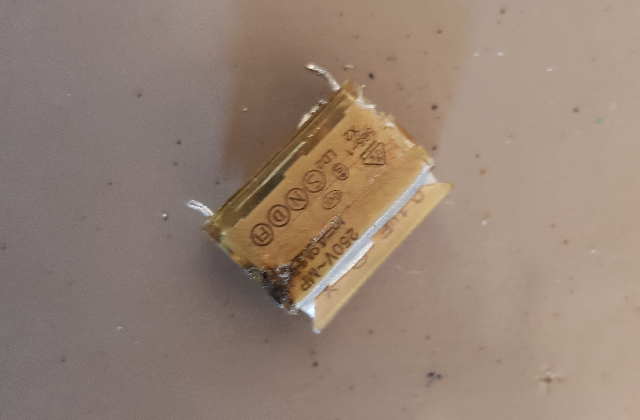

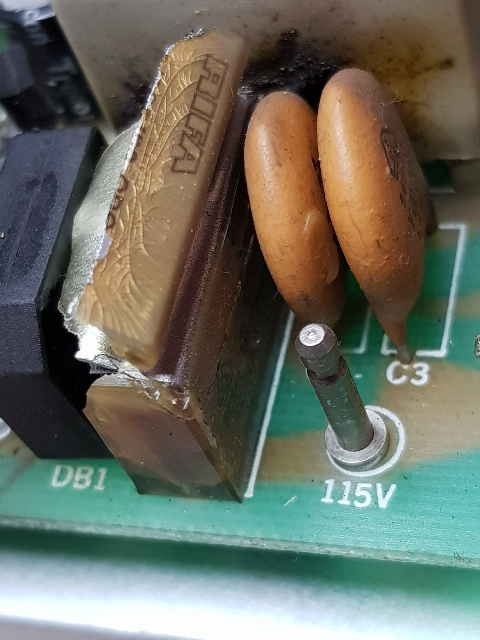

Oui je sait c'est encore un coup du condensateur de filtrage RIFA, donc démontage de l'alim
elle s'extrait facilement contrairement à ce que je m'attendais :D

Sauf erreur de ma part je pense qu'il s'agit bien du condensateur de filtrage sur le primaire,
je peut ne pas le remplacer pour le peut qu'il va fonctionner ca seras occasionnel donc pas
vraiment nécessaire .

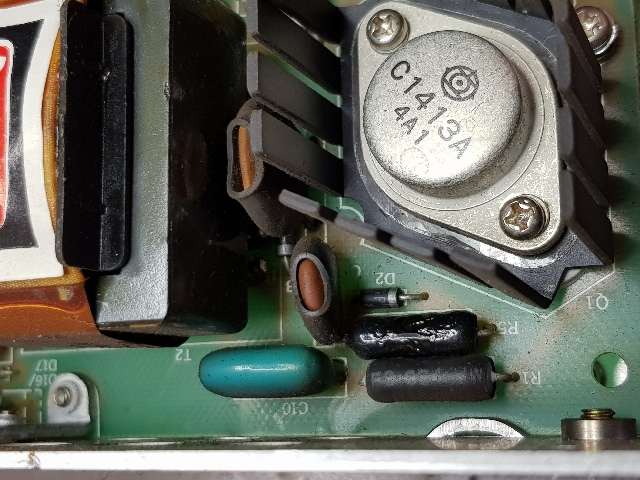

A => J'ai un doute sur la résistance noire qui parait "pégueuse", je l'aurait bien changer mais quel est sa valeur :idea:
B => A votre avis les 2 condensateur X de 0.01 µF sont ils à changer préventivement ?

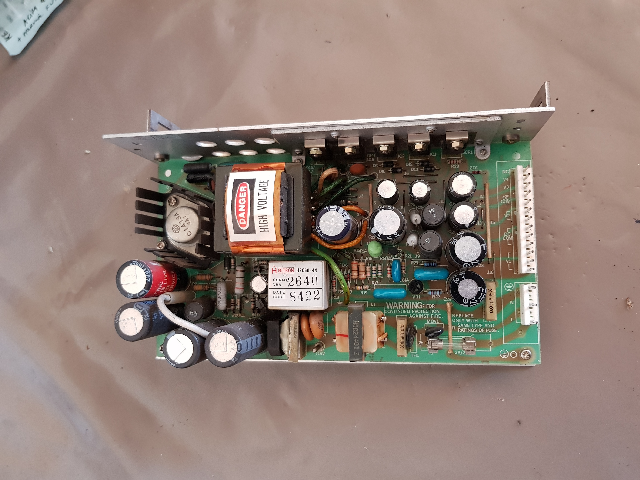

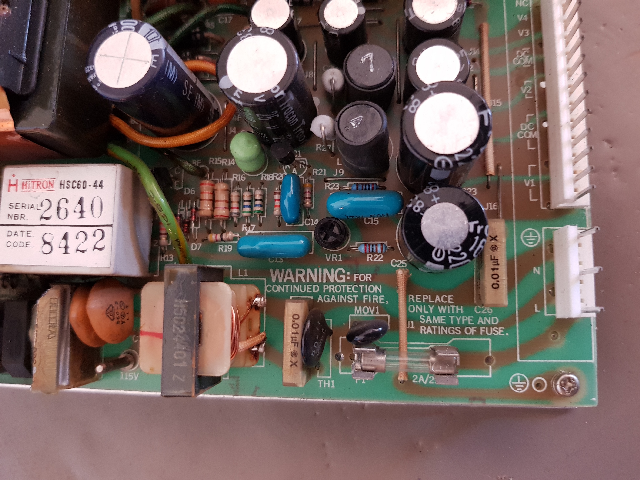

Quelques photos

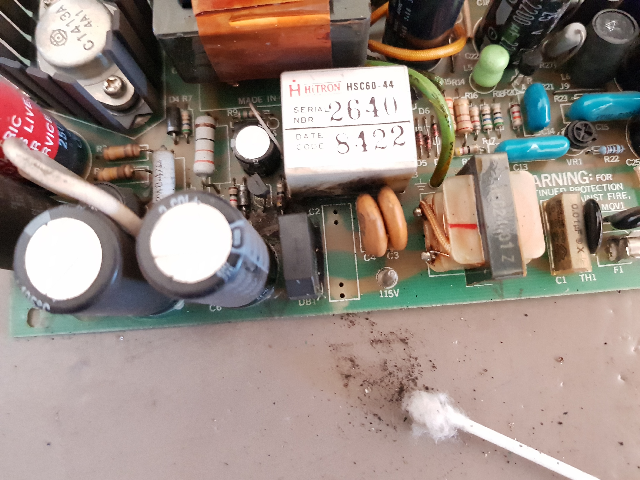

Sinon j'ai un peu de mal à bien nettoyer la carte d'alim, le résidu brulé est bien incrusté sur
le pcb et les composants !!!

A


B

Plus de photos et dès la carte d'alimentation remise en état ...
Phil.

www.6502man.com

To bit or not to bit.
1 or 0.
Avatar de l’utilisateur
Gege34
Messages : 394
Inscription : 25 avr. 2015 22:35
Localisation : 31

Re: [ P2000c ] GRZZ GRZZ fumée, odeur et plus

Message par Gege34 »

Je changerais (ou retirerais) les Rifa par précaution.
Pour la résistance, elle a vraiment une sale tronche t'as essayé de la mesurer ?
Peut être la même valeur que R1 ?
Commodore (64/128/Amiga), HP (28/41/48/50/71/75/200/Prime) et autres (Ti, Canon X07, Psion, Casio, Palm, Thomson, Exl)
humeur
Messages : 1622
Inscription : 11 août 2008 13:13
Localisation : la roche sur yon
Contact :

Re: [ P2000c ] GRZZ GRZZ fumée, odeur et plus

Message par humeur »

Même réponse que GEGE34 résistance dans cette état attention voir si elle n'ai que sale ou alors bruler.

jl
Recherche Tout sur le TI99/4a que ce soit materiel Texas ou Atronic, Mechatronic, Vidéopac, victor hector
figurine Kinder
Avatar de l’utilisateur
6502man
Messages : 10948
Inscription : 12 avr. 2007 22:46
Localisation : VAR
Contact :

Re: [ P2000c ] GRZZ GRZZ fumée, odeur et plus

Message par 6502man »

Merci pour vos réponses ;)

demain je test le résistance ...


J'ai trouvé des X2 en 0.01µF mais pas des X(1) :?
Phil.

www.6502man.com

To bit or not to bit.
1 or 0.
Avatar de l’utilisateur
fneck
Site Admin
Messages : 14811
Inscription : 01 avr. 2007 12:03
Localisation : Drôme Provençale (26)
Contact :

Re: [ P2000c ] GRZZ GRZZ fumée, odeur et plus

Message par fneck »

Les X2 c'est bon, c'est ce qu'on trouve en général sur nos bouzins et c'est suffisant.
Avatar de l’utilisateur
6502man
Messages : 10948
Inscription : 12 avr. 2007 22:46
Localisation : VAR
Contact :

Re: [ P2000c ] GRZZ GRZZ fumée, odeur et plus

Message par 6502man »

oui mais la c'est pour remplacer les 2 petits X(1) en 0.01µF, le primaire je le remplacerais pas.

En faite tu en avait déjà parlais fabien dans un autre post le principal est de bien respecté le type X ou Y, ca je le savais mais c'est plus au niveaux
des tolérances entre les X1 et X2 que je me posais la question .

Encore d'après ce que tu expliquais la différence serait de l'ordre de 4 Kv pour le X1 et 2,5 Kv pour le X2, mais est ce que la haute tension de l'écran intégré au P2000c peut avoir une importance pour le choix de ces 2 condensateurs de filtrage ???
Phil.

www.6502man.com

To bit or not to bit.
1 or 0.
Avatar de l’utilisateur
fneck
Site Admin
Messages : 14811
Inscription : 01 avr. 2007 12:03
Localisation : Drôme Provençale (26)
Contact :

Re: [ P2000c ] GRZZ GRZZ fumée, odeur et plus

Message par fneck »

Alors sur le PCB on voit assez bien, l'un des deux est directement entre phase et neutre (donc comme celui que tu as déjà retiré) et l'autre entre la terre... et je ne vois pas quoi :|

Donc pas de soucis, tu peux mettre des X2.

[edit] placés comme ils le sont c'est la tension du secteur qu'ils ont à leur bornes. Les 2,5 ou 4KV sont une tension impulsionnelle en fonctionnement, des parasites, éventuellement la foudre... mais la tension de service réelle est indiquée sur le composant, généralement c'est du 250 ou 275V.
Avatar de l’utilisateur
6502man
Messages : 10948
Inscription : 12 avr. 2007 22:46
Localisation : VAR
Contact :

Re: [ P2000c ] GRZZ GRZZ fumée, odeur et plus

Message par 6502man »

Merci Fabien pour ta confirmation :D
Phil.

www.6502man.com

To bit or not to bit.
1 or 0.
Avatar de l’utilisateur
fneck
Site Admin
Messages : 14811
Inscription : 01 avr. 2007 12:03
Localisation : Drôme Provençale (26)
Contact :

Re: [ P2000c ] GRZZ GRZZ fumée, odeur et plus

Message par fneck »

Nos messages se croisent, entre temps j'ai rajouté un EDIT au précédent 8)
Avatar de l’utilisateur
6502man
Messages : 10948
Inscription : 12 avr. 2007 22:46
Localisation : VAR
Contact :

Re: [ P2000c ] GRZZ GRZZ fumée, odeur et plus

Message par 6502man »

:wink:
Phil.

www.6502man.com

To bit or not to bit.
1 or 0.
Avatar de l’utilisateur
6502man
Messages : 10948
Inscription : 12 avr. 2007 22:46
Localisation : VAR
Contact :

Re: [ P2000c ] GRZZ GRZZ fumée, odeur et plus

Message par 6502man »

Ce midi j'ai dessoudé la résistance "pégueuse" et je n'arrive pas à la mesurer avec le multimètre aucun calibre ni même de continuité :?

J'ai aussi testé sur circuit la deuxième résistance qui donne une valeur qui me semble cohérente par rapport à la sérigraphie.

Mais quel serait la valeur de cette résistance et tolérance ???


J'ai ouvert par endessous la résistance, car cela me faisais penser à une gaine thermo
l'intérieur est blanc :



La résistance encore en place est correcte :
En continuité ca sonne, et en ohmmètre ca donne ceci :

Voila si vous avez une idée sur la valeur et tolérance de la résistance HS ???
Phil.

www.6502man.com

To bit or not to bit.
1 or 0.
Avatar de l’utilisateur
fneck
Site Admin
Messages : 14811
Inscription : 01 avr. 2007 12:03
Localisation : Drôme Provençale (26)
Contact :

Re: [ P2000c ] GRZZ GRZZ fumée, odeur et plus

Message par fneck »

Je n'ai jamais vu une résistance comme celle là, tu as raison, on dirait de la gaine thermo autour. Et elle a eu chaud :?
C'est quoi la valeur de l'autre? Parce que même en voyant la sérigraphie je ne la comprends pas.
Avatar de l’utilisateur
Gege34
Messages : 394
Inscription : 25 avr. 2015 22:35
Localisation : 31

Re: [ P2000c ] GRZZ GRZZ fumée, odeur et plus

Message par Gege34 »

Je dirais que c'est une résistance avec de la gaine thermo dessus, et donc la référence F3 ...... c'est celle de la gaine thermo. A mon avis elle est là pour protéger de l'éventuelle éclatement (ou surchauffe et inflammation) de la résistance.
Je la dessouderais et retirerais cette gaine thermo pour avoir la valeur de la résistance qui se cache dessous.
Ensuite il faudrait faire un semblant de schémas en partant de ces résistances, peut être que c'est symétrique et donc tu pourrais mettre la même valeur. Où on pourrait essayer de comprendre à quoi elle sert.
Commodore (64/128/Amiga), HP (28/41/48/50/71/75/200/Prime) et autres (Ti, Canon X07, Psion, Casio, Palm, Thomson, Exl)
Avatar de l’utilisateur
6502man
Messages : 10948
Inscription : 12 avr. 2007 22:46
Localisation : VAR
Contact :

Re: [ P2000c ] GRZZ GRZZ fumée, odeur et plus

Message par 6502man »

En l'ouvrant je ne vois pas d'inscriptions !!!

Gégé tu à raison le plus simple est de refaire un schéma.

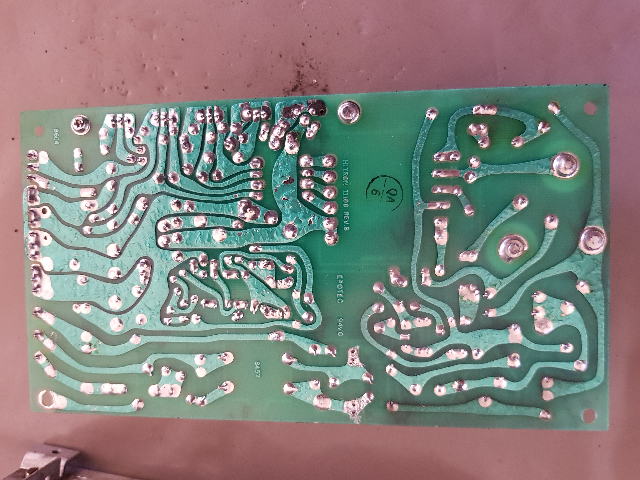

Je vais faire des photos recto verso HD pour pouvoir retracer un schéma ;)
Phil.

www.6502man.com

To bit or not to bit.
1 or 0.
Daniel
Messages : 13934
Inscription : 01 mai 2007 18:30
Localisation : Vaucluse
Contact :

Re: [ P2000c ] GRZZ GRZZ fumée, odeur et plus

Message par Daniel »

Il y a de très fortes chances que les deux résistances aient la même valeur car elles se ressemblent beaucoup.
Après on peut se demander si c'est une résistance, ou un fusible, ou une self, ou autre chose...
Daniel
L'obstacle augmente mon ardeur.
